Чому опорні вузли виходять з ладу раніше строку — і як цього уникнути

Корпусний підшипниковий вузол здається найпростішою деталлю в механізмі: готовий корпус із уже вбудованим підшипником, який кріплять болтами до основи. Саме через цю уявну простоту його найчастіше й підбирають наспіх — «за діаметром вала» або «як стояло раніше». Розплата приходить пізніше: перекіс, вібрація, перегрів і передчасна відмова навіть якісного підшипника. Для конвеєрів, вентиляторів, транспортерів і сільгосптехніки це означає позапланові зупинки та повторні закупівлі.

Коротко: як вибрати корпусний підшипниковий вузол

Підбір ведуть за п’ятьма параметрами разом: діаметр вала й тип підшипника задають типорозмір гнізда, спосіб кріплення обирають за геометрією вузла (стаціонарний, фланцевий, роз’ємний чи натяжний), а матеріал корпусу та тип ущільнення — під навантаження й середовище. Під час монтажу критично забезпечити співвісність корпусів, жорстку основу та рівномірну затяжку болтів. Зіставити основні типи корпусів під поширені серії підшипників можна за каталогом корпусів підшипників PROM-UA ГРУП.

Попри зовнішню простоту, помилки під час підбору й установлення таких вузлів трапляються часто. Розберемо, які функції виконує корпус, як його підібрати й чого уникати під час монтажу.

Які функції виконує корпус

Корпус — це не просто оболонка. Він виконує одразу кілька завдань, від яких залежить робота підшипника. Насамперед корпус фіксує зовнішнє кільце й передає навантаження від вала на основу конструкції.

Друга важлива функція — захист. Корпус разом із ущільненнями оберігає підшипник від пилу, вологи й бруду, а також утримує всередині мастило. Крім того, він забезпечує правильне позиціювання підшипника відносно вала й основи, що безпосередньо впливає на співвісність і ресурс усього вузла.

Основні конструкції підшипникових корпусів

Корпуси розрізняють за способом кріплення й формою. Кожен тип розрахований на свою схему установлення:

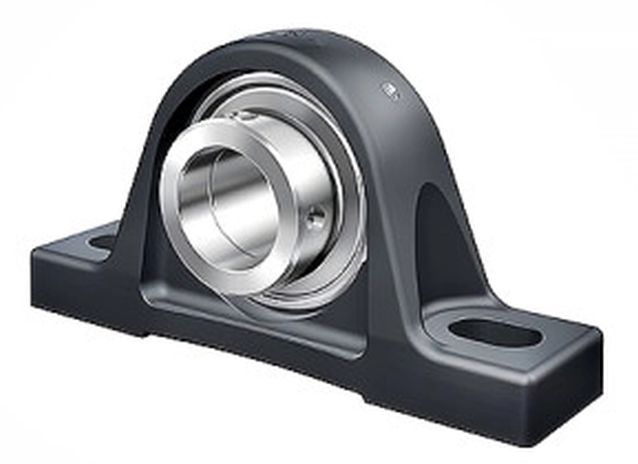

• Стаціонарні (пиллоу-блок) — кріпляться до горизонтальної основи знизу; найпоширеніший тип для валів на рамі чи станині.
• Фланцеві — монтуються до вертикальної поверхні через фланець; зручні там, де вал виходить крізь стінку.
• Роз’ємні — корпус розділяється на дві частини, що спрощує заміну підшипника без демонтажу вала.
• Натяжні — з можливістю переміщення; застосовуються для регулювання натягу ременів і ланцюгів.

Вибір конструкції залежить від розташування вала й доступності вузла для обслуговування.

За якими параметрами підбирають корпус

Надійний опорний вузол формується лише тоді, коли всі параметри враховані разом, а не по черзі:

Особливу увагу приділяють діаметру вала й типу підшипника: вони визначають типорозмір гнізда. Спосіб кріплення обирають за геометрією вузла, а виконання корпусу — за умовами середовища, у якому він працюватиме.

Ущільнення й мастило вирішують більше, ніж здається

Ущільнення — критичний елемент довговічності вузла. Саме воно не пускає всередину абразивний пил і вологу й одночасно утримує мастило біля тіл кочення. У запиленому чи вологому середовищі агро- й харчових виробництв від якості ущільнення залежить більше, ніж від самого підшипника.

Багато корпусних вузлів мають маслянку для періодичного мащення без розбирання. Регулярне поповнення мастила через маслянку продовжує ресурс, але тут важливо не перестаратися: надлишок так само шкідливий, як і брак — про що йдеться нижче.

Помилки монтажу, що повторюються з механізму в механізм

Найпоширеніші прорахунки під час установлення корпусних вузлів однакові на різних об’єктах:

• Перекіс — корпуси на одному валу не вирівняні між собою, через що підшипник працює під кутом.
• Недостатня жорсткість основи — тонка чи хитка рама прогинається під навантаженням і спричиняє вібрацію.
• Неправильне затягування — нерівномірна чи надмірна затяжка болтів деформує корпус.
• Надлишок мастила — переповнена порожнина спричиняє перегрів через опір обертанню.

Кожна з цих помилок окремо скорочує ресурс, а разом вони здатні зруйнувати вузол за короткий строк.

Обслуговування вузла

Корпусний вузол простий в обслуговуванні, але потребує регулярної уваги. Під час планового огляду перевіряють затяжку болтів, стан ущільнень, наявність люфту та рівень шуму й нагрівання.

Періодичне мащення через маслянку, контроль співвісності й очищення корпусу від бруду — базовий набір процедур, що підтримує вузол у робочому стані. За появи гулу, підвищеної температури або люфту вузол оглядають, не чекаючи повної відмови.

Висновок

Корпусний підшипниковий вузол спрощує монтаж і захищає підшипник, але вимагає правильного підбору й акуратного встановлення. Ключове — узгодити діаметр вала, тип підшипника, спосіб кріплення й виконання корпусу з умовами роботи, а під час монтажу забезпечити співвісність, жорстку основу й рівномірну затяжку. Такий підхід дає опорному вузлу передбачуваний ресурс без перекосів і перегріву.
