Як зношення приводної зірочки впливає на ресурс роликового ланцюга
Головна ознака зношеної приводної зірочки — зміна форми зубців: із симетричних вони стають гачкоподібними, «акулячими» з одного боку. Разом з цим з’являються шум і брязкіт передачі, стрибки ланцюга під навантаженням і люфт у зачепленні. Якщо помітили бодай кілька з цих сигналів — зірочка вже виробила ресурс.
Наслідки ігнорування простіші, ніж здається, але дорогі. Зношена зірочка непомітно «вбиває» навіть щойно встановлений ланцюг: новий комплект розтягується за тижні замість місяців, падає ККД передачі, зростає ризик зіскакування ланцюга й пошкодження суміжних вузлів — аж до аварійного простою. Саме тому оцінювати стан лише ланцюга — типова помилка. Нижче розберемо, як працює ланцюгова передача, чому знос елементів взаємопов’язаний і як правильно підібрати заміну.
Як працює ланцюгова передача
Роликовий ланцюг передає крутний момент, зачіпляючись роликами за зубці зірочки. Ключовий параметр тут — крок: відстань між осями сусідніх роликів. Крок ланцюга й крок зубців зірочки мають точно збігатися, інакше зачеплення відбувається нерівномірно.
Під час роботи ланцюг поступово розтягується — не сама сталь видовжується, а зношуються шарніри, через що збільшується фактичний крок. Розтягнутий ланцюг починає «наповзати» на зубці вище, ніж передбачено, і навантаження концентрується на вершинах зубців. Так починається взаємне пришвидшене руйнування.
Основні причини зношення зубців
Зубці зірочки зношуються швидше за норму з кількох типових причин:
- Неправильний натяг — надто слабкий ланцюг б’є по зубцях, надто тугий перевантажує шарніри й опори.
- Перекіс валів — зірочки в різних площинах спричиняють однобічний знос зубців.
- Відсутність змащування — сухе тертя різко пришвидшує руйнування металу.
- Абразивний пил — частинки бруду діють як наждак, особливо в агро- та будівельній техніці.
- Невідповідність кроку — ланцюг і зірочка з різним кроком руйнують одне одного від першого дня.
Найчастіше діє кілька чинників одночасно, тому пошук причини не варто зводити до чогось одного.
Ознаки зношеної зірочки
Головна візуальна ознака — зміна форми зубців. У новій зірочці профіль симетричний, а у зношеної зубці набувають характерної гачкоподібної, «акулячої» форми з одного боку. Це прямий сигнал, що ресурс вичерпано.
Додатково про знос свідчать: підвищений шум і брязкіт передачі, стрибки ланцюга під навантаженням, сліди однобічного стирання на зубцях і поява люфту в зачепленні. Якщо ланцюг візуально «сидить» нерівномірно або періодично клацає — зірочку варто оглянути насамперед.
Чому новий ланцюг не варто встановлювати на зношену зірочку
Зношені зубці мають змінений профіль, розрахований уже під розтягнутий старий ланцюг. Новий ланцюг із коректним кроком не збігається з таким профілем: він контактує лише вершинами зубців, а не всією западиною.
Через це навантаження концентрується на малій площі, і новий ланцюг розтягується за лічені тижні замість місяців. Виходить подвійна втрата — і новий комплект зіпсовано, і гроші витрачено дарма. Тому ланцюг і зірочки за значного зносу міняють у комплекті, а не поодинці.
Як підібрати нову зірочку

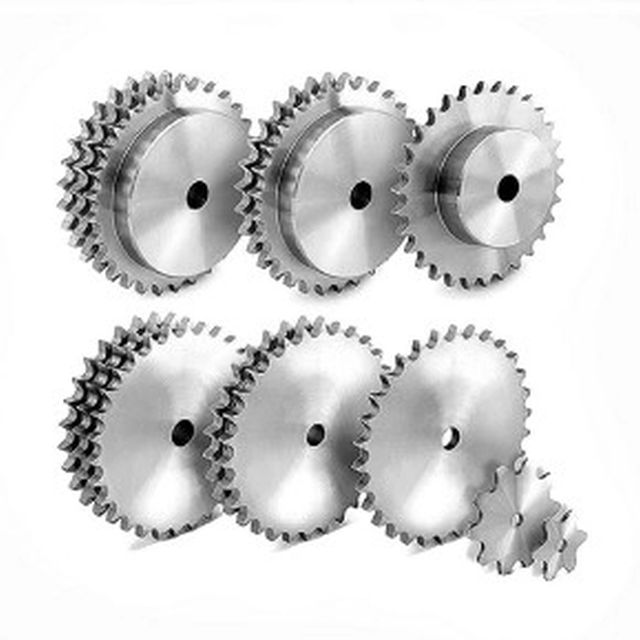

Під час заміни приводу важливо підбирати зірочки для ланцюгів відповідно до кроку, кількості зубців і конструкції ланцюга — у каталозі PROM-UA ГРУП представлені типорозміри під поширені серії ланцюгів. Щоб підбір був точним, треба врахувати кілька параметрів разом.
| Параметр | Що визначає |
| Крок | Сумісність із ланцюгом |
| Кількість зубців | Передавальне відношення, швидкість |
| Діаметр отвору | Посадка на вал |
| Тип маточини | Спосіб кріплення |
| Кількість рядів | Одно- чи багаторядний ланцюг |
Особливу увагу приділяють кроку й кількості рядів: ці параметри мають точно відповідати ланцюгу. Діаметр отвору й тип маточини підбирають під конкретний вал і спосіб фіксації.
Профілактика і періодичність огляду
Щоб продовжити ресурс передачі, зірочки й ланцюг оглядають регулярно, а не лише за появи шуму. Під час огляду перевіряють натяг, стан змащування, симетрію профілю зубців і ступінь розтягування ланцюга.
Своєчасне мащення, контроль співвісності валів і захист від пилу відчутно збільшують строк служби вузла. Розтягування ланцюга контролюють вимірюванням: коли воно виходить за допустиму межу, ланцюг замінюють, одночасно оцінюючи стан зубців.
Висновок
Ланцюг і зірочка — взаємозалежна пара, яку перевіряють і обслуговують разом. Зношена зірочка швидко руйнує навіть новий ланцюг, тому за значного зносу передачу міняють комплектно. Регулярний огляд, правильний натяг, змащування й точний підбір за кроком і кількістю зубців — те, що забезпечує ланцюговій передачі повний ресурс без раптових простоїв.
